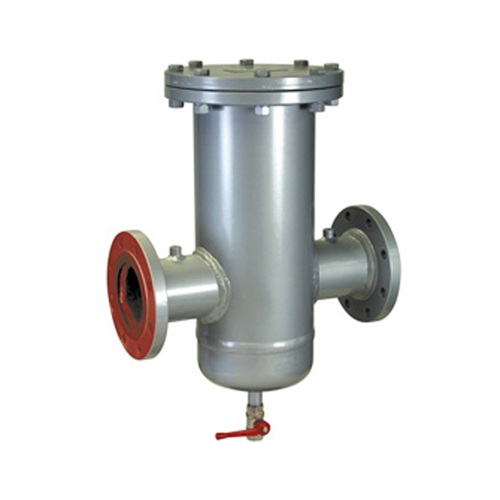

gas filter
-
نوع: فیلتر گاز خشک (Dry Gas Filter)
-
کاربرد: سیستمهای انتقال فشار بالا و شبکههای توزیع گاز فشار متوسط
-
سیالات قابل استفاده:
گاز طبیعی، گاز مصنوعی، هوا، پروپان و سایر گازهای غیرخورنده -
Hydrogen Ready: مناسب برای مخلوط NG–H₂
مشخصات کلیدی
-
فشار طراحی: از 6 تا 100 بار
-
دمای کاری:
-
استاندارد: −10 تا +100°C
-
سفارشی: تا −45°C
-
-
اتصالات فلنجی:
-
ANSI 150 / 300 / 600 RF (ASME B16.5)
-
PN16 (EN 1092-1)
-
-
پیکربندی اتصال:
-
HFA: ورودی و خروجی در یک خط (In-line)
-
HFB: خروجی ۹۰ درجه
-
-
دقت فیلتراسیون:
-
استاندارد: 5 میکرون
-
سفارشی: 1 یا 50 میکرون
-
فیلترهای HFA/HFB گزینهای صنعتی و قابلاعتماد برای حفاظت تجهیزات گاز در فشارهای متوسط تا بالا هستند، با قابلیت استفاده در شبکههای گاز مدرن و سازگار با هیدروژن.
محصولات مرتبط
air valve
-
نوع تجهیز: شیر هوای اتوماتیک (Air Valve)
-
حوزه کاربرد: شبکههای آب و فاضلاب (بهویژه فاضلاب و خطوط مستعد گرفتگی)
توضیح عملکرد
شیرهای هوای سری SWV TH برای مدیریت حجم هوا داخل خطوط لوله طراحی شدهاند و امکان تخلیه هوای تحت فشار (Degassing) را فراهم میکنند. این مدل بهطور خاص در شرایطی استفاده میشود که نصب شیر هوای مخصوص آب تصفیهشده ممکن نیست یا خطر گرفتگی وجود دارد.
ویژگیها و مشخصات اصلی
-
فشار طراحی: تا 16 bar
-
حداقل فشار کاری: 0.2 bar (کمتر بنا به درخواست)
-
حداکثر دمای آب: 60°C
-
سایز نامی (DN):
-
اتصال دندهای: 2 اینچ
-
نسخه فلنجی: بنا به درخواست
-
-
جنس بدنه: چدن داکتیل (Ductile Iron) – بدنه دو تکه بالا و پایین
-
عملکرد: اتوماتیک، مناسب تخلیه و کنترل هوا در خطوط
SWV TH یک شیر هوای اتوماتیک مقاوم و کاربردی برای خطوط فاضلاب و شبکههایی است که احتمال گرفتگی بالاست. این تجهیز با تخلیه مؤثر هوای محبوس، به بهبود عملکرد هیدرولیکی و افزایش ایمنی خطوط لوله کمک میکند.
Bypass valves
-
نوع: شیر Bypass و Throttling (کنترل و تنظیم جریان)
-
کاربرد اصلی:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گاز طبیعی و گازهای غیرخورنده و تصفیهشده
-
ویژگی مهم: Hydrogen Ready (مناسب برای NG-H₂ Blending)
مشخصات کلیدی
-
فشار طراحی: تا 102 bar
-
دمای کاری: از –20°C تا +60°C
-
سایز نامی: تا DN 8"
-
اتصالات:
-
Class 150 / 300 / 600 – RF یا RTJ مطابق ANSI B16.5
-
PN16 مطابق EN 1092 و ISO 7005
-
-
طراحی:
-
بدنه Top Entry مناسب اتصال فلنجی
-
نشیمن نرم برای آببندی بهتر
-
شاتر بالانسشده برای باز و بسته شدن آسان
-
-
طول فلنج تا فلنج: مطابق EN 334
VLM یک شیر بایپس دقیق و مقاوم برای کنترل و تنظیم جریان در خطوط گاز فشار بالا و متوسط است که با آببندی مطمئن، طراحی صنعتی و سازگاری با هیدروژن، گزینهای قابلاعتماد برای ایستگاههای گاز و خطوط انتقال محسوب میشود.
Control valve
-
نوع تجهیز: شیر کنترلی هیدرولیکی جریان محوری (Axial Flow Control Valve)
-
حوزه کاربرد: شبکههای آب و آب تصفیهشده
توضیح عملکرد
شیر H-ASX یک شیر کنترلی چندمنظوره با بدنه مخروطی است که برای انجام عملکردهای مختلفی مانند کاهش فشار، تثبیت فشار، اطمینان (Relief)، کنترل دبی و کنترل سطح طراحی شده است. هر یک از این عملکردها تنها با تغییر مدار کنترلی و ترکیب پایلوتهای مختلف قابل دستیابی است.
ویژگیها و مشخصات اصلی
-
حداکثر فشار ورودی: تا 25 bar
-
حداقل فشار کاری: 0.7 bar
-
حداکثر دمای آب: 70°C
-
سایز نامی (DN): 50، 80، 100، 150، 200، 250، 300، 400، 500، 600 (فلنجی)
-
اتصالات:
-
PN 10 / PN 16 / PN 25 مطابق EN 1092-2
-
Class 150 مطابق ASME B16.5
-
-
محدوده فشار خروجی (Wd): از 0.7 تا 15 bar (بسته به پیکربندی پایلوت)
H-ASX یک شیر کنترلی انعطافپذیر و چندکاره برای شبکههای آب است که با یک بدنه واحد و تغییر مدار پایلوت، میتواند وظایف کنترلی متنوعی را با دقت و پایداری بالا انجام دهد؛ گزینهای ایدهآل برای ایستگاههای کنترلی و خطوط انتقال آب.
direct-operated regulator
-
نوع: رگولاتور گاز Direct Operated (کنترل مستقیم با دیافراگم و فنر تنظیم)
-
کاربرد اصلی:
-
خطوط انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گازهای غیرخورنده و از قبل فیلترشده
-
وضعیت ایمنی: Fail Open طبق استاندارد اروپایی
مشخصات کلیدی
-
فشار طراحی: تا 1450 psig (حدود 10 MPa)
-
دمای گاز ورودی:
−20°C تا +60°C -
بازه فشار خروجی (Downstream):
10 تا 65 psig (0.07 تا 0.45 MPa) -
حداقل اختلاف فشار کاری:
7 psi (48 kPa) -
کلاس دقت (AC): تا 10
-
کلاس لاکآپ (SG): تا 10
-
سایز نامی: DN 50 (2 اینچ)
-
اتصالات:
Class 300 / 600 RF یا RTJ مطابق ASME B16.5
NORFLUX یک رگولاتور مستقیم و مقاوم برای کاربردهای فشار بالا و متوسط است که با طراحی ساده، پاسخ سریع و کلاس ایمنی Fail Open، گزینهای مناسب برای ایستگاههای انتقال و توزیع گاز صنعتی محسوب میشود.
gas pressure regulator
-
نوع: رگولاتور فشار گاز Direct Operated (فنر و دیافراگم)
-
کاربرد: شبکههای توزیع گاز طبیعی با فشار کم و متوسط، مصارف تجاری و صنعتی
-
سیال: گازهای غیرخورنده و از پیش فیلترشده
-
وضعیت ایمنی: Fail Open مطابق استاندارد EN 334
-
قابلیت ویژه:
-
نسخه مخصوص LPG
-
Hydrogen Ready برای مخلوط NG–H₂
-
مشخصات کلیدی
-
کلاس دقت (AC): تا 5
-
کلاس Lock-up (SG): تا 10
-
کلاس ایمنی (AG): 10
-
فشار طراحی: تا 20 bar
-
دمای کاری: −20 تا +60°C
-
اتصالات:
-
ورودی 1"
-
خروجی مستقیم 1"
-
خروجی زاویهای 1½"
-
HP 100 یک رگولاتور ساده، قابلاعتماد و اقتصادی از نوع مستقیم است که برای ایستگاههای کوچک و مصارف صنعتی/تجاری فشار پایین بسیار مناسب بوده و با پشتیبانی از هیدروژن، گزینهای آیندهنگر در شبکههای گاز محسوب میشود.
Hydrogen valve
-
نوع تجهیز: شیر ایمنی قطعکن سریع (Slam Shut Valve)
-
کاربرد اصلی: قطع فوری جریان گاز هنگام رسیدن فشار به مقدار تنظیمشده
-
سیال قابل استفاده: ۱۰۰٪ هیدروژن (Hydrogen Ready)
-
محل استفاده:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
مشخصات کلیدی
-
فشار طراحی: تا 250 bar
-
دمای کاری: از –20°C تا +60°C
-
سایز نامی: DN 1"
-
اتصالات: ANSI 1500 مطابق ASME B16.5
-
طول فلنج تا فلنج: مطابق EN 334 و EN 14382
SBC 187 H یک شیر Slam Shut تخصصی برای کاربردهای هیدروژن خالص است که با تحمل فشار بسیار بالا و عملکرد سریع، نقش حیاتی در افزایش ایمنی خطوط انتقال و توزیع گاز هیدروژن ایفا میکند.
lever-operated
-
نوع: رگولاتور فشار گاز Direct-Operated (اهرمی)
-
کاربرد: گازهای غیرخورنده و فیلترشده در فشار متوسط و بالا
-
ساختار: Unbalanced pressure regulator با اوریفیسهای قابل تعویض
-
طراحی Top Entry → سرویس و تعمیر آسان بدون باز کردن از خط لوله
-
ایمنی: دارای relief valve داخلی برای جلوگیری از slam shut ناخواسته
-
قابلیت ارتقا: امکان افزودن slam shut valve یا monitor کامل بهصورت ماژولار
مشخصات کلیدی
-
سایز اسمی (DN): 3/4" ، 1" ، 2"
-
فشار طراحی: تا 69.4 bar
-
دمای کاری: از −40 تا +60°C
-
فشار ورودی (bpu): 1.4 تا 69.4 bar
-
فشار خروجی (Wd): 0.34 تا 34 bar
-
حداقل ΔP: 0.49 bar
-
اتصالات: NPT رزوهای، فلنجی یا SW
-
کلاس دقت: AC تا 10 (بسته به شرایط کاری)
FT 518 یک رگولاتور مطمئن و صنعتی برای شبکههای گاز با فشار متوسط تا بالا است که با طراحی ماژولار، نگهداری آسان و سطح ایمنی بالا، گزینهای مناسب برای ایستگاههای تقلیل فشار و کاربردهای صنعتی محسوب میشود.
pilot-operated gas pressure regulator
-
نوع تجهیز: رگولاتور فشار گاز پایلوتدار (Pilot Operated)
-
سیال کاری: ۱۰۰٪ هیدروژن (Hydrogen Ready)
-
کاربردها:
-
سیستمهای انتقال گاز فشار بالا
-
نیروگاهها
-
شبکههای توزیع گاز فشار متوسط
-
ویژگیها و مشخصات اصلی
-
حالت ایمنی: Fail Close مطابق استاندارد EN 334
-
کلاس دقت (AC): تا 1
-
سایز نامی (DN): از 1" تا 12"
-
فشار طراحی: تا 102 bar
-
محدوده فشار ورودی (bpu): از 0.5 تا 100 bar
-
محدوده فشار خروجی (Wd): از 0.3 تا 74 bar
-
حداقل اختلاف فشار کاری: 0.5 bar
-
دمای طراحی: از –20°C تا +60°C
-
اتصالات:
-
Class 150 / 300 / 600 RF یا RTJ مطابق ASME B16.5
-
PN 16 مطابق ISO 7005
-
Reflux 819 H یک رگولاتور پایلوتدار بسیار دقیق و ایمن برای کاربردهای هیدروژن خالص است که با عملکرد Fail Close، گزینهای ایدهآل برای ایستگاههای انتقال، نیروگاهها و شبکههای توزیع گاز هیدروژن در فشارهای متوسط تا بالا محسوب میشود.
