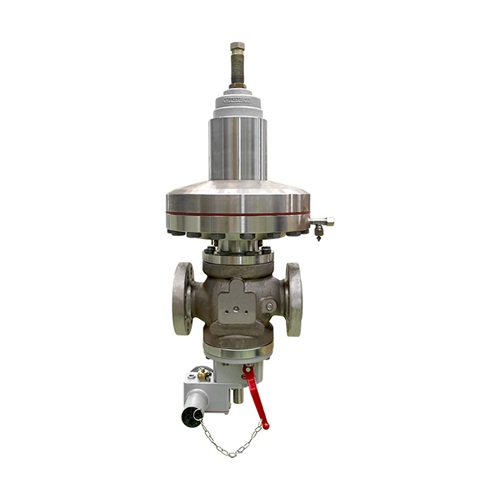

direct-operated regulator
-
نوع: رگولاتور گاز Direct Operated (کنترل مستقیم با دیافراگم و فنر تنظیم)
-
کاربرد اصلی:
-
خطوط انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گازهای غیرخورنده و از قبل فیلترشده
-
وضعیت ایمنی: Fail Open طبق استاندارد اروپایی
مشخصات کلیدی
-
فشار طراحی: تا 1450 psig (حدود 10 MPa)
-
دمای گاز ورودی:
−20°C تا +60°C -
بازه فشار خروجی (Downstream):
10 تا 65 psig (0.07 تا 0.45 MPa) -
حداقل اختلاف فشار کاری:
7 psi (48 kPa) -
کلاس دقت (AC): تا 10
-
کلاس لاکآپ (SG): تا 10
-
سایز نامی: DN 50 (2 اینچ)
-
اتصالات:
Class 300 / 600 RF یا RTJ مطابق ASME B16.5
NORFLUX یک رگولاتور مستقیم و مقاوم برای کاربردهای فشار بالا و متوسط است که با طراحی ساده، پاسخ سریع و کلاس ایمنی Fail Open، گزینهای مناسب برای ایستگاههای انتقال و توزیع گاز صنعتی محسوب میشود.
محصولات مرتبط
Bypass valves
-
نوع: شیر Bypass و Throttling (کنترل و تنظیم جریان)
-
کاربرد اصلی:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گاز طبیعی و گازهای غیرخورنده و تصفیهشده
-
ویژگی مهم: Hydrogen Ready (مناسب برای NG-H₂ Blending)
مشخصات کلیدی
-
فشار طراحی: تا 102 bar
-
دمای کاری: از –20°C تا +60°C
-
سایز نامی: تا DN 8"
-
اتصالات:
-
Class 150 / 300 / 600 – RF یا RTJ مطابق ANSI B16.5
-
PN16 مطابق EN 1092 و ISO 7005
-
-
طراحی:
-
بدنه Top Entry مناسب اتصال فلنجی
-
نشیمن نرم برای آببندی بهتر
-
شاتر بالانسشده برای باز و بسته شدن آسان
-
-
طول فلنج تا فلنج: مطابق EN 334
VLM یک شیر بایپس دقیق و مقاوم برای کنترل و تنظیم جریان در خطوط گاز فشار بالا و متوسط است که با آببندی مطمئن، طراحی صنعتی و سازگاری با هیدروژن، گزینهای قابلاعتماد برای ایستگاههای گاز و خطوط انتقال محسوب میشود.
direct-operated gas pressure regulator
-
نوع: رگولاتور گاز Direct Operated (کنترل مستقیم با دیافراگم و فشار متقابل تنظیمشده)
-
کاربرد اصلی:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گازهای غیرخورنده و از قبل فیلترشده
-
وضعیت ایمنی: Fail Open مطابق استاندارد EN 334
مشخصات کلیدی
-
کلاس دقت (AC): تا 5
-
کلاس لاکآپ (SG): تا 10
-
فشار طراحی: تا 100 bar
-
دمای کاری: از –20°C تا +60°C
-
بازه فشار خروجی (Wd): از 1 تا 75 bar
-
بازه فشار ورودی (bpu): از 2 تا 85 bar
-
سایز نامی: DN 1" ، 2" ، 3"
-
اتصالات: Class 300 / 600 – RF یا RTJ مطابق ASME B16.5
STAFLUX 185 یک رگولاتور قدرتمند و دقیق برای کاربردهای فشار بالا و متوسط است که با طراحی Direct Operated، کلاس دقت مناسب و قابلیت Fail Open، گزینهای ایدهآل برای ایستگاههای انتقال و توزیع گاز طبیعی محسوب میشود.
gas filter
-
نوع: فیلتر گاز خشک (Dry Gas Filter)
-
کاربرد: سیستمهای انتقال فشار بالا و شبکههای توزیع گاز فشار متوسط
-
سیالات قابل استفاده:
گاز طبیعی، گاز مصنوعی، هوا، پروپان و سایر گازهای غیرخورنده -
Hydrogen Ready: مناسب برای مخلوط NG–H₂
مشخصات کلیدی
-
فشار طراحی: از 6 تا 100 بار
-
دمای کاری:
-
استاندارد: −10 تا +100°C
-
سفارشی: تا −45°C
-
-
اتصالات فلنجی:
-
ANSI 150 / 300 / 600 RF (ASME B16.5)
-
PN16 (EN 1092-1)
-
-
پیکربندی اتصال:
-
HFA: ورودی و خروجی در یک خط (In-line)
-
HFB: خروجی ۹۰ درجه
-
-
دقت فیلتراسیون:
-
استاندارد: 5 میکرون
-
سفارشی: 1 یا 50 میکرون
-
فیلترهای HFA/HFB گزینهای صنعتی و قابلاعتماد برای حفاظت تجهیزات گاز در فشارهای متوسط تا بالا هستند، با قابلیت استفاده در شبکههای گاز مدرن و سازگار با هیدروژن.
gas pressure regulator
-
نوع: رگولاتور فشار گاز Direct Operated (فنر و دیافراگم)
-
کاربرد: شبکههای توزیع گاز طبیعی با فشار کم و متوسط، مصارف تجاری و صنعتی
-
سیال: گازهای غیرخورنده و از پیش فیلترشده
-
وضعیت ایمنی: Fail Open مطابق استاندارد EN 334
-
قابلیت ویژه:
-
نسخه مخصوص LPG
-
Hydrogen Ready برای مخلوط NG–H₂
-
مشخصات کلیدی
-
کلاس دقت (AC): تا 5
-
کلاس Lock-up (SG): تا 10
-
کلاس ایمنی (AG): 10
-
فشار طراحی: تا 20 bar
-
دمای کاری: −20 تا +60°C
-
اتصالات:
-
ورودی 1"
-
خروجی مستقیم 1"
-
خروجی زاویهای 1½"
-
HP 100 یک رگولاتور ساده، قابلاعتماد و اقتصادی از نوع مستقیم است که برای ایستگاههای کوچک و مصارف صنعتی/تجاری فشار پایین بسیار مناسب بوده و با پشتیبانی از هیدروژن، گزینهای آیندهنگر در شبکههای گاز محسوب میشود.
Hydrogen valve
-
نوع تجهیز: شیر ایمنی قطعکن سریع (Slam Shut Valve)
-
کاربرد اصلی: قطع فوری جریان گاز هنگام رسیدن فشار به مقدار تنظیمشده
-
سیال قابل استفاده: ۱۰۰٪ هیدروژن (Hydrogen Ready)
-
محل استفاده:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
مشخصات کلیدی
-
فشار طراحی: تا 250 bar
-
دمای کاری: از –20°C تا +60°C
-
سایز نامی: DN 1"
-
اتصالات: ANSI 1500 مطابق ASME B16.5
-
طول فلنج تا فلنج: مطابق EN 334 و EN 14382
SBC 187 H یک شیر Slam Shut تخصصی برای کاربردهای هیدروژن خالص است که با تحمل فشار بسیار بالا و عملکرد سریع، نقش حیاتی در افزایش ایمنی خطوط انتقال و توزیع گاز هیدروژن ایفا میکند.
lever-operated
-
نوع: رگولاتور فشار گاز Direct-Operated (اهرمی)
-
کاربرد: گازهای غیرخورنده و فیلترشده در فشار متوسط و بالا
-
ساختار: Unbalanced pressure regulator با اوریفیسهای قابل تعویض
-
طراحی Top Entry → سرویس و تعمیر آسان بدون باز کردن از خط لوله
-
ایمنی: دارای relief valve داخلی برای جلوگیری از slam shut ناخواسته
-
قابلیت ارتقا: امکان افزودن slam shut valve یا monitor کامل بهصورت ماژولار
مشخصات کلیدی
-
سایز اسمی (DN): 3/4" ، 1" ، 2"
-
فشار طراحی: تا 69.4 bar
-
دمای کاری: از −40 تا +60°C
-
فشار ورودی (bpu): 1.4 تا 69.4 bar
-
فشار خروجی (Wd): 0.34 تا 34 bar
-
حداقل ΔP: 0.49 bar
-
اتصالات: NPT رزوهای، فلنجی یا SW
-
کلاس دقت: AC تا 10 (بسته به شرایط کاری)
FT 518 یک رگولاتور مطمئن و صنعتی برای شبکههای گاز با فشار متوسط تا بالا است که با طراحی ماژولار، نگهداری آسان و سطح ایمنی بالا، گزینهای مناسب برای ایستگاههای تقلیل فشار و کاربردهای صنعتی محسوب میشود.
pilot-operated gas pressure regulator
-
نوع: رگولاتور فشار گاز Direct-Operated (اهرمی)
-
کاربرد: گازهای غیرخورنده و فیلترشده در فشار متوسط و بالا
-
ساختار: Unbalanced pressure regulator با اوریفیسهای قابل تعویض
-
طراحی Top Entry → سرویس و تعمیر آسان بدون باز کردن از خط لوله
-
ایمنی: دارای relief valve داخلی برای جلوگیری از slam shut ناخواسته
-
قابلیت ارتقا: امکان افزودن slam shut valve یا monitor کامل بهصورت ماژولار
مشخصات کلیدی
-
سایز اسمی (DN): 3/4" ، 1" ، 2"
-
فشار طراحی: تا 69.4 bar
-
دمای کاری: از −40 تا +60°C
-
فشار ورودی (bpu): 1.4 تا 69.4 bar
-
فشار خروجی (Wd): 0.34 تا 34 bar
-
حداقل ΔP: 0.49 bar
-
اتصالات: NPT رزوهای، فلنجی یا SW
-
کلاس دقت: AC تا 10 (بسته به شرایط کاری)
FT 518 یک رگولاتور مطمئن و صنعتی برای شبکههای گاز با فشار متوسط تا بالا است که با طراحی ماژولار، نگهداری آسان و سطح ایمنی بالا، گزینهای مناسب برای ایستگاههای تقلیل فشار و کاربردهای صنعتی محسوب میشود.
pilot-operated gas pressure regulator
-
نوع تجهیز: رگولاتور فشار گاز پایلوتدار (Pilot Operated)
-
سیال کاری: ۱۰۰٪ هیدروژن (Hydrogen Ready)
-
کاربردها:
-
سیستمهای انتقال گاز فشار بالا
-
نیروگاهها
-
شبکههای توزیع گاز فشار متوسط
-
ویژگیها و مشخصات اصلی
-
حالت ایمنی: Fail Close مطابق استاندارد EN 334
-
کلاس دقت (AC): تا 1
-
سایز نامی (DN): از 1" تا 12"
-
فشار طراحی: تا 102 bar
-
محدوده فشار ورودی (bpu): از 0.5 تا 100 bar
-
محدوده فشار خروجی (Wd): از 0.3 تا 74 bar
-
حداقل اختلاف فشار کاری: 0.5 bar
-
دمای طراحی: از –20°C تا +60°C
-
اتصالات:
-
Class 150 / 300 / 600 RF یا RTJ مطابق ASME B16.5
-
PN 16 مطابق ISO 7005
-
Reflux 819 H یک رگولاتور پایلوتدار بسیار دقیق و ایمن برای کاربردهای هیدروژن خالص است که با عملکرد Fail Close، گزینهای ایدهآل برای ایستگاههای انتقال، نیروگاهها و شبکههای توزیع گاز هیدروژن در فشارهای متوسط تا بالا محسوب میشود.
