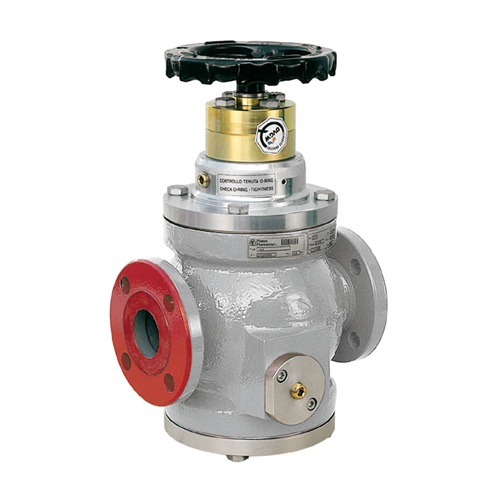

Bypass valves
-
نوع: شیر Bypass و Throttling (کنترل و تنظیم جریان)
-
کاربرد اصلی:
-
سیستمهای انتقال گاز فشار بالا
-
شبکههای توزیع گاز فشار متوسط
-
-
سیال قابل استفاده: گاز طبیعی و گازهای غیرخورنده و تصفیهشده
-
ویژگی مهم: Hydrogen Ready (مناسب برای NG-H₂ Blending)
مشخصات کلیدی
-
فشار طراحی: تا 102 bar
-
دمای کاری: از –20°C تا +60°C
-
سایز نامی: تا DN 8″
-
اتصالات:
-
Class 150 / 300 / 600 – RF یا RTJ مطابق ANSI B16.5
-
PN16 مطابق EN 1092 و ISO 7005
-
-
طراحی:
-
بدنه Top Entry مناسب اتصال فلنجی
-
نشیمن نرم برای آببندی بهتر
-
شاتر بالانسشده برای باز و بسته شدن آسان
-
-
طول فلنج تا فلنج: مطابق EN 334
VLM یک شیر بایپس دقیق و مقاوم برای کنترل و تنظیم جریان در خطوط گاز فشار بالا و متوسط است که با آببندی مطمئن، طراحی صنعتی و سازگاری با هیدروژن، گزینهای قابلاعتماد برای ایستگاههای گاز و خطوط انتقال محسوب میشود.
