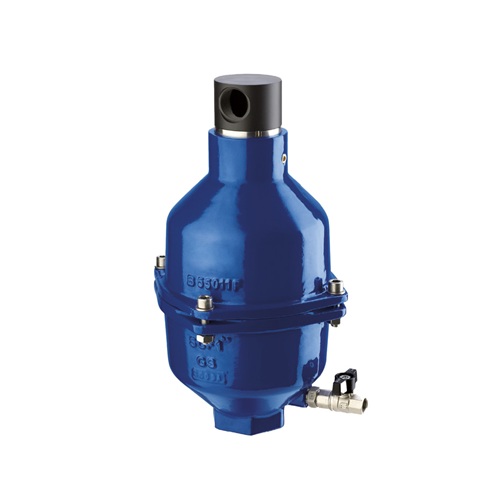

air valve
-
نوع تجهیز: شیر هوای اتوماتیک (Air Valve)
-
حوزه کاربرد: شبکههای آب و فاضلاب (بهویژه فاضلاب و خطوط مستعد گرفتگی)
توضیح عملکرد
شیرهای هوای سری SWV TH برای مدیریت حجم هوا داخل خطوط لوله طراحی شدهاند و امکان تخلیه هوای تحت فشار (Degassing) را فراهم میکنند. این مدل بهطور خاص در شرایطی استفاده میشود که نصب شیر هوای مخصوص آب تصفیهشده ممکن نیست یا خطر گرفتگی وجود دارد.
ویژگیها و مشخصات اصلی
-
فشار طراحی: تا 16 bar
-
حداقل فشار کاری: 0.2 bar (کمتر بنا به درخواست)
-
حداکثر دمای آب: 60°C
-
سایز نامی (DN):
-
اتصال دندهای: 2 اینچ
-
نسخه فلنجی: بنا به درخواست
-
-
جنس بدنه: چدن داکتیل (Ductile Iron) – بدنه دو تکه بالا و پایین
-
عملکرد: اتوماتیک، مناسب تخلیه و کنترل هوا در خطوط
SWV TH یک شیر هوای اتوماتیک مقاوم و کاربردی برای خطوط فاضلاب و شبکههایی است که احتمال گرفتگی بالاست. این تجهیز با تخلیه مؤثر هوای محبوس، به بهبود عملکرد هیدرولیکی و افزایش ایمنی خطوط لوله کمک میکند.
